煤矿井下移动设备
甲烷监测断电方案
基于激光甲烷传感技术的采煤工作面瓦斯闭锁与断电联动方案 — 实时监测、精准闭锁、联网上报
方案概述
专为煤矿井下移动设备设计的激光甲烷监测与安全断电系统
天信传感打造的煤矿井下移动设备甲烷监测断电方案由 GJJ100B 井下激光甲烷传感器、KTF26 无线基站、TX-BAPOW 输出本质安全型电源、KDW127/12 直流稳压电源和井下环网交换机等核心部件组成。
其中，井下激光甲烷传感器是系统的核心感知设备。TX-BAPOW 安装在采煤机电控箱内部，负责输出 12VDC 电源给 GJJ100B 和 KTF26-CPE，确保在井下高湿、震动等复杂环境中稳定运行。
系统将激光甲烷传感器集成于采煤机等井下移动设备之上，高效实现采掘工作面瓦斯联动控制与在线实时甲烷浓度监测。当浓度超限时自动触发采煤机瓦斯断电闭锁，同时将数据同步接入国家矿山安全生产风险监测预警系统，实现井上井下联防联控。
系统架构图
从井下传感器到井上监控平台的全链路架构

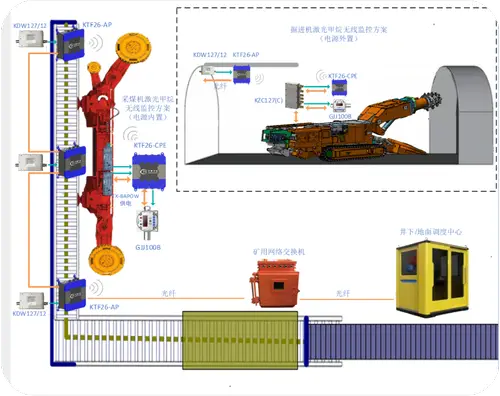

图 1 — 煤矿井下移动设备甲烷监测断电系统拓扑图
系统功能
三大核心功能，构筑井下安全最后一道防线
供电闭锁与解锁控制
系统对采煤机供电回路实行精确闭锁和解锁控制。当甲烷浓度低于安全阈值时，设备正常运行；一旦浓度超限，立即执行采煤机瓦斯断电闭锁，切断供电电源并锁定，直至浓度恢复至安全范围后方可人工解锁，从源头阻断危险工况下的设备运行。
甲烷浓度模拟量输出与瓦斯联动
利用井下激光甲烷传感器将实时浓度以标准模拟量信号形式传输给采煤机控制系统，完美支持采掘工作面瓦斯联动控制。浓度数据与采煤机运行状态形成闭环联动，确保采掘作业全过程的智能化安全保障。
WIFI6 无线联网与数据上报
通过 KTF26-CPE 和 KTF26-AP 构建的WIFI6 高速无线网络，将采集到的甲烷浓度数据实时同步接入国家矿山安全生产风险监测预警系统，实现井上监控中心对井下瓦斯状态的远程实时掌控，满足监管合规要求。
联系我们
天信传感 — 煤矿井下激光甲烷安全监测专家
本方案支持井下现场勘察与定制化设计，提供从传感器选型、防爆认证合规指导到系统部署上线的一站式服务。欢迎来电咨询获取详细技术方案与报价。
