天然气场站无人值守泄漏监测方案：云台式遥测仪布点与扫描设计
一、为什么天然气场站适合云台遥测
传统场站泄漏监测的主流做法是密集布置点式可燃气体探测器：探头数量多、布线工程量大，而且点式探测依赖气体扩散到探头位置才能检出，在大空间开阔区域容易出现”漏在了别处、探头没反应”的情况。场站内的工艺区、调压区、计量区往往横跨数十米甚至上百米，靠点式探头做到全覆盖，成本和维护工作量都很可观。

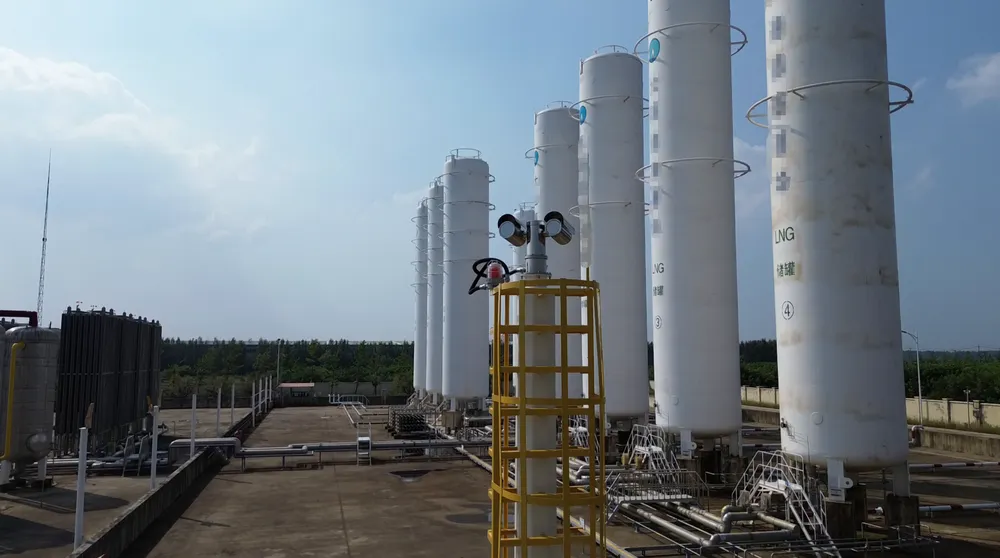

云台式激光甲烷遥测仪提供了另一种思路：它把激光甲烷遥感探头装在可旋转云台上，主动向远处的墙面、地面、储罐壁、设备表面发射激光，通过接收漫反射回波来计算光路上的浓度-路径积分（ppm·m）。由于基于漫反射原理，无需布置特制反射面——站内现成的围墙、水泥地面、罐壁都可以充当反射目标，这正好契合场站”反射面天然丰富”的特点。
更重要的是”在线”属性：人工巡检再频繁也只是离散采样，夜间、节假日、极端天气恰恰是事故概率上升的时段。云台遥测配合自动巡航扫描，可以实现24小时连续在岗，这正是”无人值守”的核心价值。行业实践中，这类方案已广泛应用于天然气门站、LNG接收站、炼化厂区和架空管廊等大空间区域。
二、单台设备的真实能力边界
做布点设计之前必须先弄清楚一台设备”能看多大、看多准”。以下是行业主流产品的公开参数区间，属于典型值，具体以所选型号的技术规格书为准：
- 扫描范围：水平360°旋转、垂直±90°俯仰，理论上单台可照看整个场站的绝大部分立面；
- 预设扫描点：支持上百个预置位（部分型号可达200个），可以把重点部位逐一定点盯防；
- 遥测距离：最大可达150米量级，常用有效工作距离一般在50~150米之间，取决于反射面的材质与角度；
- 响应速度：响应快至0.05秒量级，配合云台转动可实现快速扫过多个点位；
- 量程：可达0~50000ppm·m，既能捕捉微弱泄漏，也能应对较浓的泄漏团；
- 环境适应性：内置智能加热可在-40℃低温环境工作，整机防护等级IP68，适应户外全天候部署。
需要特别强调的是：参数表上的150米是”最大遥测距离”，不等于”有效监测半径”。实际设计中应以重点部位的反射信号质量和检出灵敏度为依据，而不是把距离上限当覆盖承诺用。
三、布点四步法：从平面图到扫描路径
第一步：绘制平面图并标注重点部位
拿到场站总平面图后，第一件事不是选立杆位置，而是把泄漏风险源逐一标注出来：工艺区的法兰、阀门、仪表接口，分离器的排污口，调压撬的调压区，放散管的根部，压缩机的轴封部位等。这些是真正会漏的地方，后续每一个预置位都应该能对应到一个或一组具体的风险部件。
第二步：初设立杆位置
立杆选址遵循三条原则：一是高点视野开阔，优先利用站内已有高杆、房顶或独立灯塔位，保证激光束可以低角度掠过工艺区表面而不被设备本体遮挡；二是供电网络可达，云台和主机需要持续供电，靠近配电间可减少电缆敷设；三是远离持续振动源，避免长期微振动影响光学系统的指向稳定性。
第三步：盲区测算
从立杆位置向各重点部位连线，凡是连线穿过建筑物、大型储罐、茂密树木的部位就是遮挡阴影区。常用的做法是在平面图上以立杆为圆心做”阴影分析”：把每个遮挡物的轮廓沿视线方向投影，落进阴影的重点部位必须由第二台设备补盲，或者调整立杆高度改变掠射角。这一步宁可保守，也不要相信”大概能扫到”。
第四步：预置位与扫描路径编排
预置位编排采用”重点加密、常规巡航“两档策略：法兰组、调压区、排污口等高风险部位单独设预置位并安排更短的复扫间隔；常规区域由巡航路径匀速扫过即可。行业主流产品支持断电记忆扫描路径，编排完成后即使断电重启也能自动回到既定路线。扫描顺序建议按风险等级排序，确保高风险部位获得最高的巡视频次。
四、报警联动设计：让报警真的有用
检出超限只是第一步，完整的联动链路才构成”监测”。建议至少打通以下四个环节：
- 现场声光报警：提醒在场作业人员立即处置，这是最直接的干预手段；
- 录像留证：报警时联动视频系统录像存证，事后可以还原泄漏时的现场状态与云台指向，便于溯源定责；
- 平台推送：报警信息经物联网平台推送到值班人员和管理人员手机，解决夜间无人知情的问题；
- 工艺联动接口：预留与风机强制通风、紧急切断阀等安全设施的联动接口，按场站安全逻辑设置联动阈值与延时，避免单点误报直接触发切断。
联动阈值建议分级设置：低浓度阈值触发提示与复核扫描，高浓度阈值才触发声光与工艺联动，两级之间留出防误报缓冲。
五、极端环境对策
户外全天候部署绕不开三个敌人：低温、雨雪和雷击。低温方面，北方场站冬季动辄零下二三十度，应选择内置智能加热、支持-40℃工作的型号，同时对光学窗口加热防止结霜结露影响收发；雨雪方面，IP68防护保证整机在暴雨暴雪中不被侵入损坏，立杆与支架的热镀锌处理防止长期锈蚀；雷击方面，高点立杆本身就是引雷体，必须做好浪涌保护与接地系统，接地电阻满足相关规范要求，信号线与电源线均加装防雷器。
六、实施步骤清单
| 阶段 | 关键工作 | 输出物 / 判据 |
|---|---|---|
| 1. 勘测 | 标注泄漏风险部位，评估反射面材质与角度，做遮挡阴影分析 | 带标注的总平面图、盲区清单 |
| 2. 设计 | 确定立杆数量与坐标、设备选型、供电与防雷设计、平台接入方案 | 施工图、设备清单、点位表 |
| 3. 安装 | 立杆基础施工、设备安装接线、云台校准、联网调试 | 安装记录、接线检查表 |
| 4. 编程 | 逐点编排预置位，设定两档报警阈值与联动逻辑、扫描路径 | 预置位一览表、联动逻辑说明 |
| 5. 验证 | 标气释放试验：在各重点部位释放微量甲烷验证检出与报警 | 逐点检出记录（含响应时间） |
| 6. 交付 | 培训值守人员，建立定期核查与窗口清洁维护制度 | 运维手册、培训签到与考核记录 |
其中第5步的标气验证最容易被省略，但它是对”没有盲区”这一设计目标的唯一实证手段，务必执行并留存记录。
- Q1：一座小型场站要装几台云台式遥测仪？
- 没有统一答案，取决于场站面积、设备密集度和遮挡情况。行业经验是先按工艺区划分监测扇面：小型门站通常1~2台即可覆盖主要工艺区和调压区，若储罐区或压缩机房被建筑遮挡形成独立盲区，则需增设立杆补盲。建议按本文的四步法完成平面图标注和阴影分析后再确定数量，而不是按面积简单估算。
- Q2：夜间和大雨天云台遥测还能正常工作吗？
- 激光甲烷遥测基于TDLAS光谱吸收原理，不依赖可见光，夜间测量能力与白天一致。降雨的影响主要是雨滴散射衰减和镜头挂水，行业主流产品整机防护达IP68并配有智能加热除露设计，中小雨条件下可正常工作；暴雨或窗口严重积水时可能出现读数波动，系统应设置信号质量判据，在数据可信度不足时标记而非误报。
- Q3：场站停电了监测系统怎么办？
- 建议配置UPS不间断电源保障遥测主机和云台在断电后继续运行；行业主流产品支持断电记忆功能，恢复供电后云台自动回到既定扫描路径继续巡航，无需重新编排预置位。偏远无市电点位可结合太阳能加蓄电池供电，但需核算冬季低温下的电池容量冗余。
- Q4：怎么验证布点方案没有盲区？
- 最直接的方法是现场标气验证：用标准甲烷气样在法兰、排污口、调压区等重点部位释放微量气体，观察对应预置位能否稳定检出并触发报警，记录检出时间。同时逐个调用全部预置位，确认反射信号强度达标、读数无异常跳变。验收时留存每个预置位的测试记录作为竣工资料。
小结
天然气场站无人值守泄漏监测的本质，是用一台”不知疲倦的光学哨兵”替代高频次人工巡查。云台式激光甲烷遥测仪凭借360°×±90°的扫描范围、上百预置位、150米量级的遥测能力和-40℃/IP68的环境适应性，已经具备承担这一角色的硬件条件；而方案的成败更多取决于工程细节——风险部位标注是否完整、阴影分析是否保守、标气验证是否逐点落实。按本文四步法推进，并在验收环节守住标气试验这道关，无人值守才能真正让人放心。
