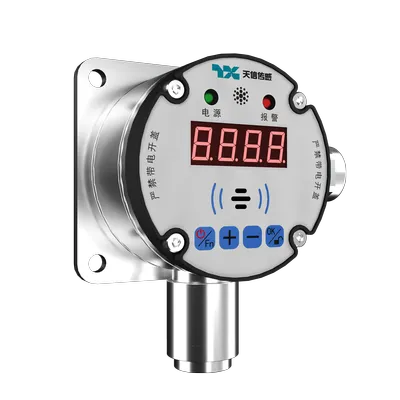

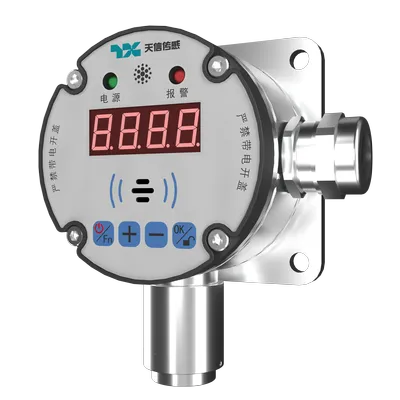

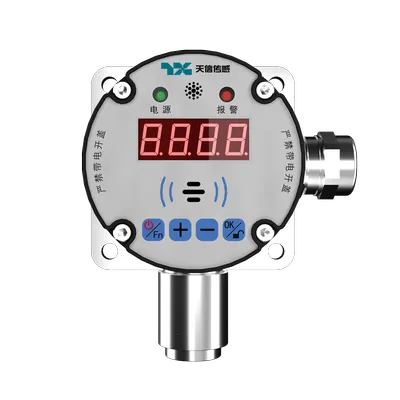

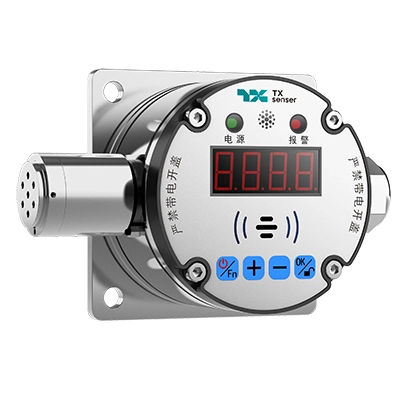

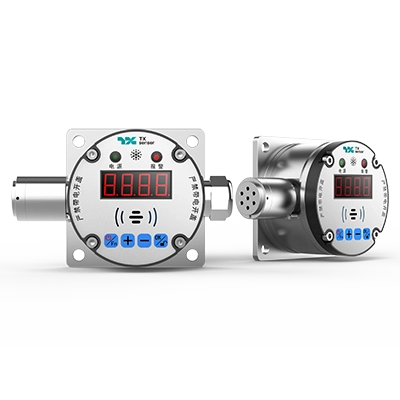

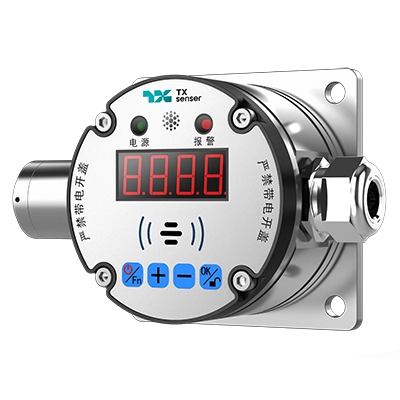

矿用激光甲烷传感器 GJJ100B型

激光甲烷检测
超限报警及断电控制
具有备用电源功能

产品核心优势

安全联锁断电
• 瓦斯超标自动断电，杜绝电火花爆炸风险
• 单刀双掷安全设计，符合矿用防爆要求

工业级可靠架构
• 304不锈钢全密封结构，IP65抗冲击耐腐蚀
• 紧凑设计适配狭小空间，便捷安装维护

4小时断电续航
• 锰酸锂电池保障4小时续航，断电持续监测报警
• 在线式自动充电，与设备电源系统无缝协同

全协议互联
• 支持RS485/CAN/4-20mA多种通讯接口
• 温度与压力数据实时联动通风或设备调速系统

矿机安全联锁控制
• 采煤机/掘进机甲烷实时监控与断电联动
• 矿用卡车/梭车作业环境安全防护

智能通风系统
• 巷道变频风机甲烷自适应调速
• 瓦斯抽放管道通风效能优化

高危区域监测
• 密闭采空区/废弃巷道甲烷积聚监测
• 变电所/泵房爆炸性气体环境监控

矿山安全改造
• 老旧设备瓦斯联锁保护升级
• 智能矿山安全监测网络部署

测量与性能
采样方式	被动扩散
测量范围	0-100 %VOL
基本误差	0.00-1.00 %VOL：±0.05 %VOL 1.00-100.0 %VOL：真值的±5%
分辨率	0.01 %VOL
响应时间（T90）	≤25s
屏幕类型	7 段数码管显示
报警声级	>80 dB @1m
环境参数
工作温度	0-40°C
贮存温度	-40-60°C
工作湿度	≤ 98%
工作气压	80kPa-116kPa
电源规格
备用电源运行时间	>4h
充电方式	在线自动充电
电池	内置锰酸锂离子电池
工作电压	12-24VDC
功率	< 4.8W
通讯规格
通信接口	默认RS485（可选择CAN/4-20mA (0-10%VOL) ）/200-1KHz（0-4%VOL)
通信协议	Modbus RTU
继电器特性
触点类型	单刀双掷型（SPDT）
断电能力（极限值）	5A@DC30V 5A@AC250V 10A@AC125V
机械构造
外壳材质	304不锈钢
防护等级	IP65
重量	2.0kg
主要功能与认证
主要功能	激光甲烷检测超限报警及断电控制具有备用电源功能
认证	防爆认证 • 中国防爆认证 -Ex ib I Mb 安全功能 • 矿用产品安全标志 -MA（煤矿）& KA（非煤矿山）
